智能量测开关监测方案
基于物联网和智能传感技术，实现配电系统电气参数监测、开关状态监控、故障预警和智能分析，打造全方位的智能配电监控系统。
智能量测开关是什么？

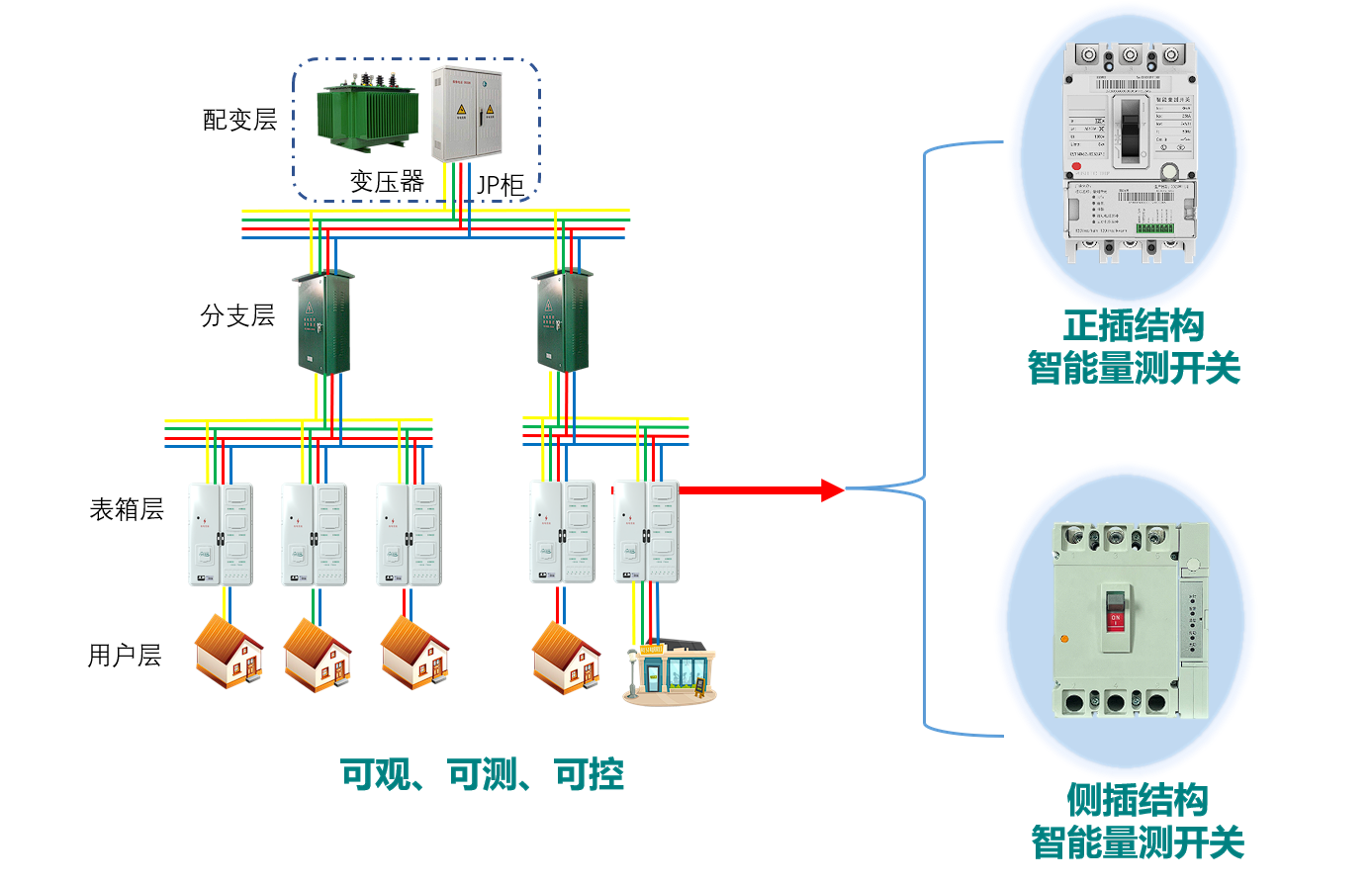

智能量测开关安装于低压计量箱进线处 ， 替代普通进线开关 ， 对计量箱整体用电情况进行监测 ， 为计量箱内电能表失准更换提供数据支撑 ， 并与智能终端配合实现拓扑识别、 线损分析、 窃电分析、 故障上报等功能。 量测开关由断路器和量 测单元组成 ，量测单元可热插拔 ，更换时不影响开关功能 ，具有正插和侧插两款结构。
方案介绍
趋势与挑战
拓扑不明
表箱拓扑不明，户箱关系混乱，现场更换电能表后拓扑无法及时更新
线损异常
线损异常，窃电问题严重，电能表失准状态评价不完善
感知监测能力差
表箱温度、湿度、烟感、水浸、智能锁具等表箱环境监测能力欠缺
量测开关深化应用方案

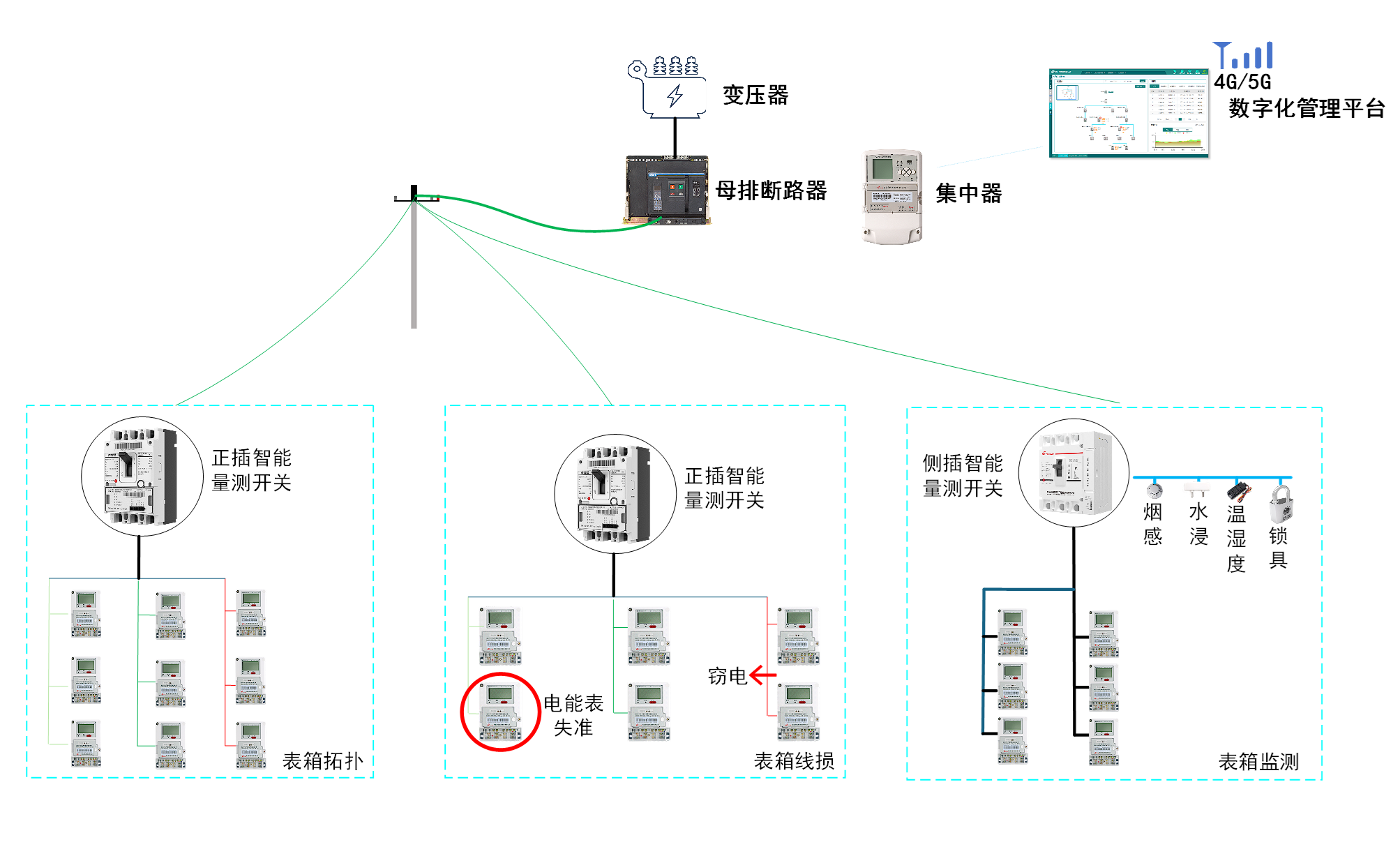

系统组成
- 采集2.0主站系统
- 集中器
- 智能量测开关
- 电能表
- 通讯模块
系统特点
- 户箱关系自动识别
- 表箱线损计算
- 窃电分析
- 电能表失准分析
- 支持智能物联锁具应用
- 支持温湿度、烟感、水浸等外接传感器应用
价值
表箱拓扑
- 表箱拓扑自动识别
- 表箱拓扑变更事件上报
表箱线损
- 线损计算由台区精确到表箱
- 精确定位失准电能表
- 快速定位表箱窃电
表箱监测
- 支持智能物联锁具的物理供电及事件上报
- 支持表箱内温湿度、烟感、水浸等环境监测设备的数据采集
拓扑阻抗计算

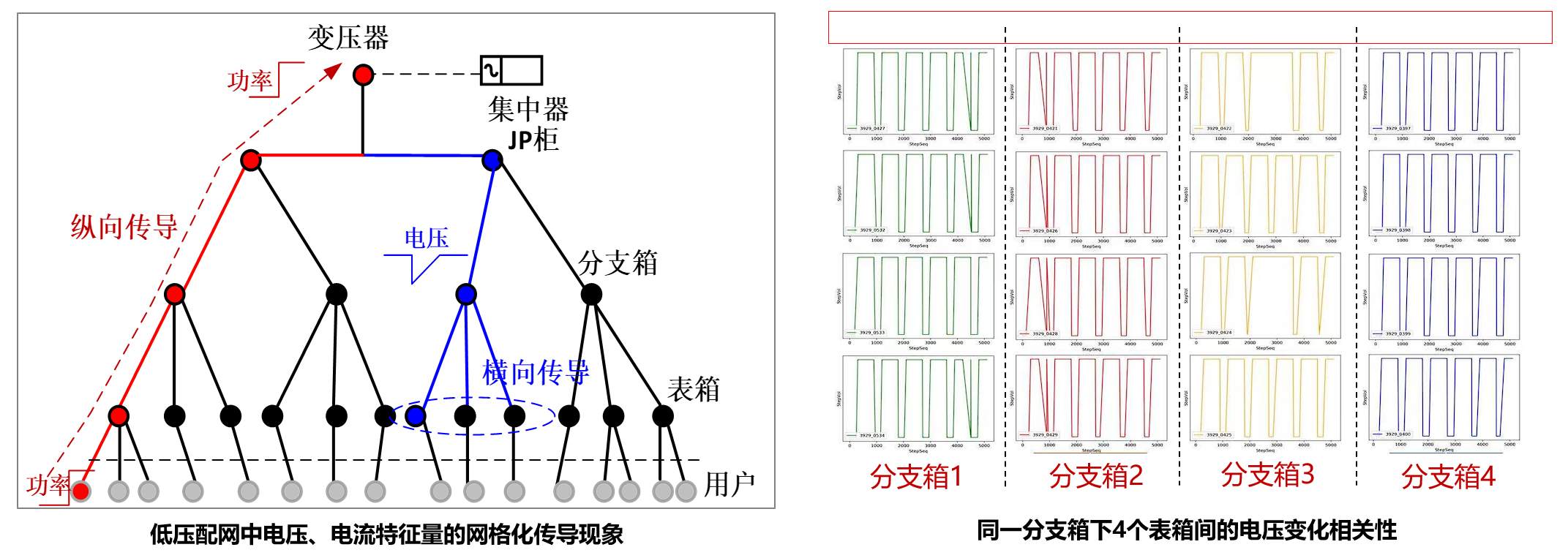

台区内任意表箱用电时，各层电路节点都能采集到电压或电流特征量的暂态变化；表箱终端异步冻结暂态特征量，通过最新的"负荷特征传导图谱"算法，推演计算出"变-分支-箱-表-相位"完整物理拓扑（100%准确率）以及分段线路阻抗（毫欧级分辨率，误差小于15%）。
表计失准定位

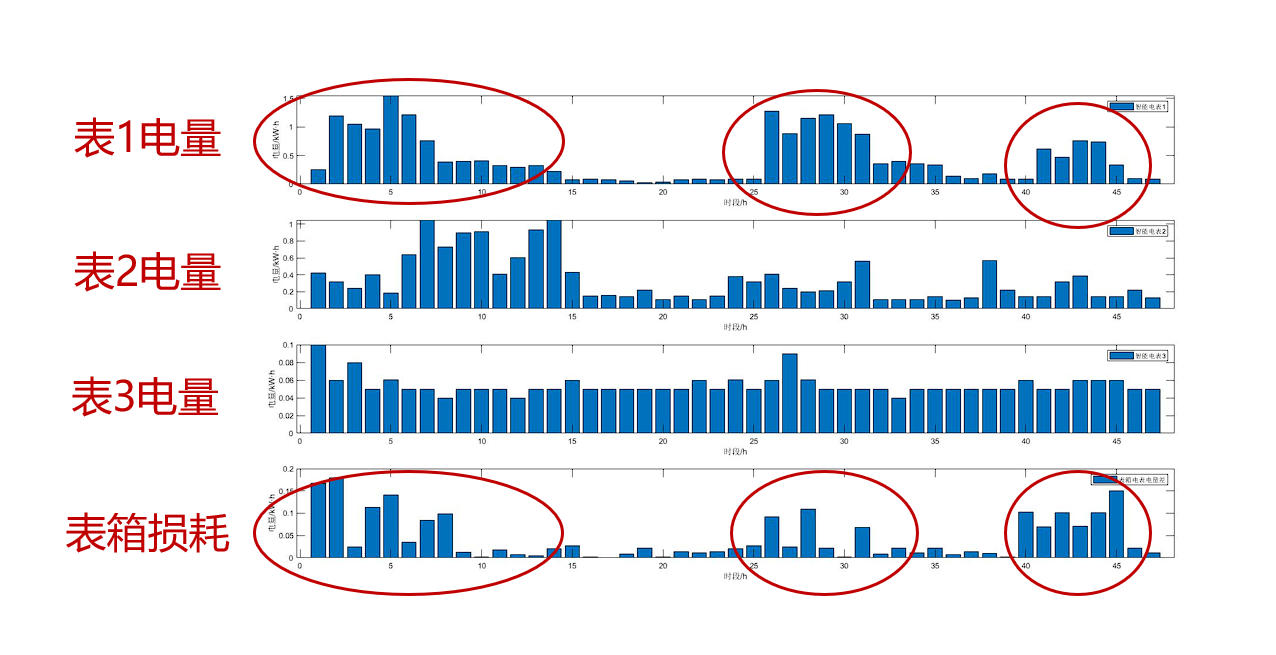

基于表箱和电表的采集数据，正常7天内形成计算所需数据集；基于模式识别、多元线性回归等算法区分检测出箱内表外用电（窃电）、表计失准、箱内表前线路阻抗异常等问题，支持定位到误差大于2%的电表。
停电精准研判

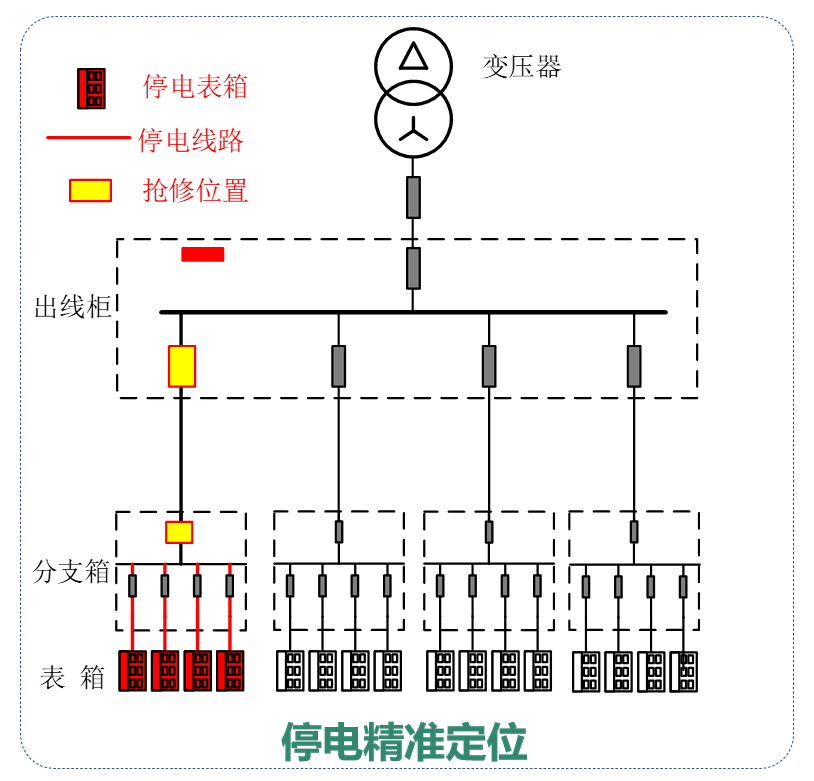

停电事件主动上送，再基于拓扑计算得到停电范围和跳闸开关，在拓扑图上标注抢修位置；基于短路事件和单户零功率检测，界定户内外停电责任。
设备隐患预测

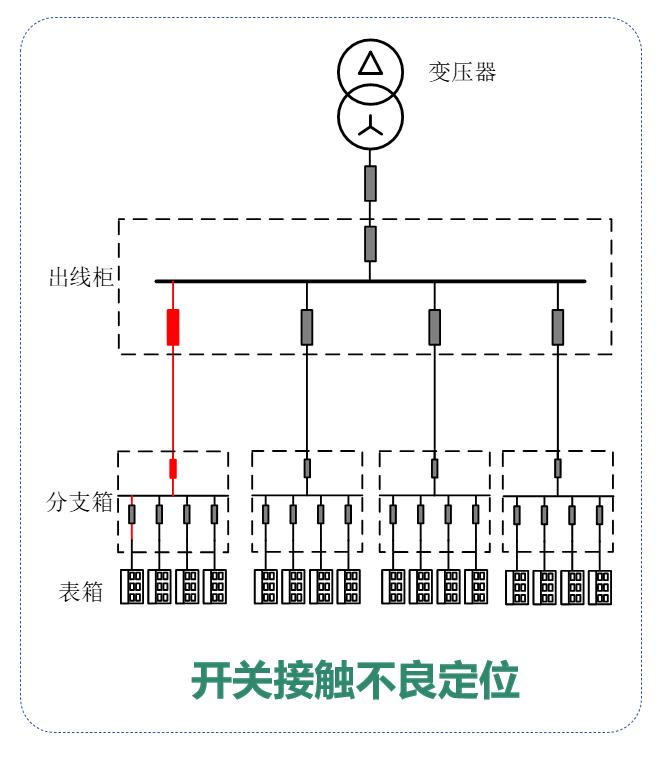

基于分段阻抗测量，定位开关接触不良的设备隐患；表箱全域负载率和阻抗监测，预防发生表箱电气火灾。
用电安全监测

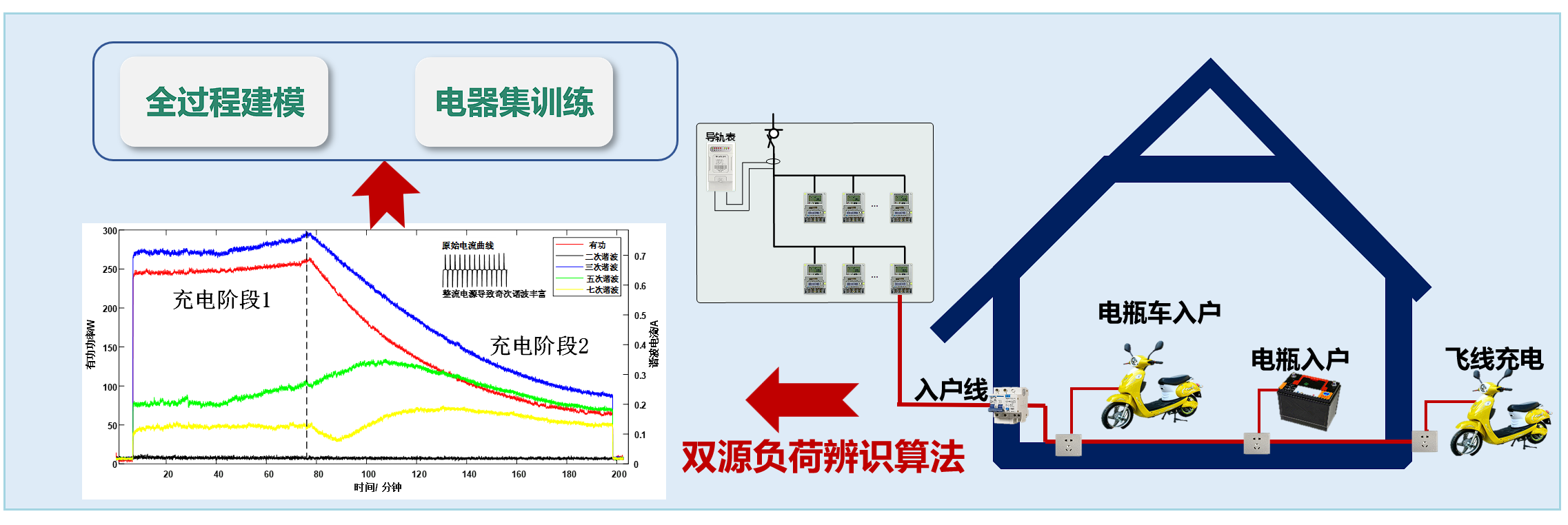

基于电瓶车充电全过程建模和电器集训练，有效提升电瓶车充电事件辨识精度和告警实时性，同时有效区分LED灯带等相近负荷； 通过双源负荷辨识算法，支持表箱辨识结果分解到户。
应用场景

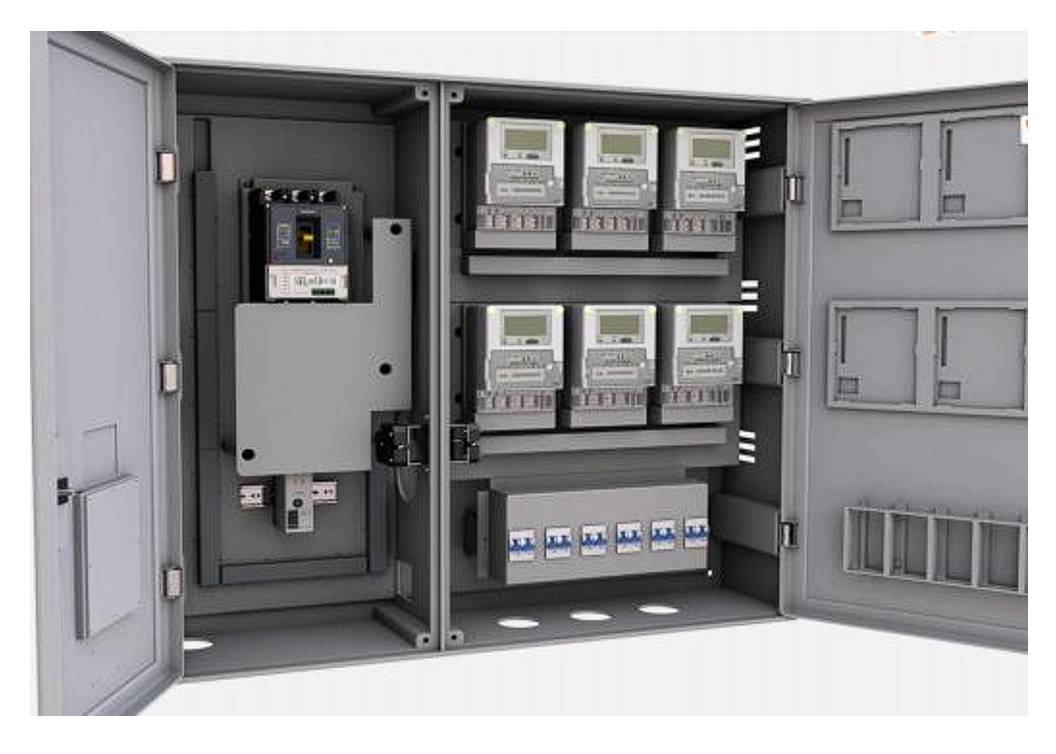

传统的多表位计量箱 ， 装有进线总开关 ， 根据国网指导思想 ， 4表位及以上的新购计量箱 ， 统一加装智能量测开关
安装量测开关后无需加装其他 智能设备 ， 即可实现计量箱感知和管理功能
对于 存量计量箱 ， 更换表前总开关 ， 增量场景直接安装 智能量测开关即可。

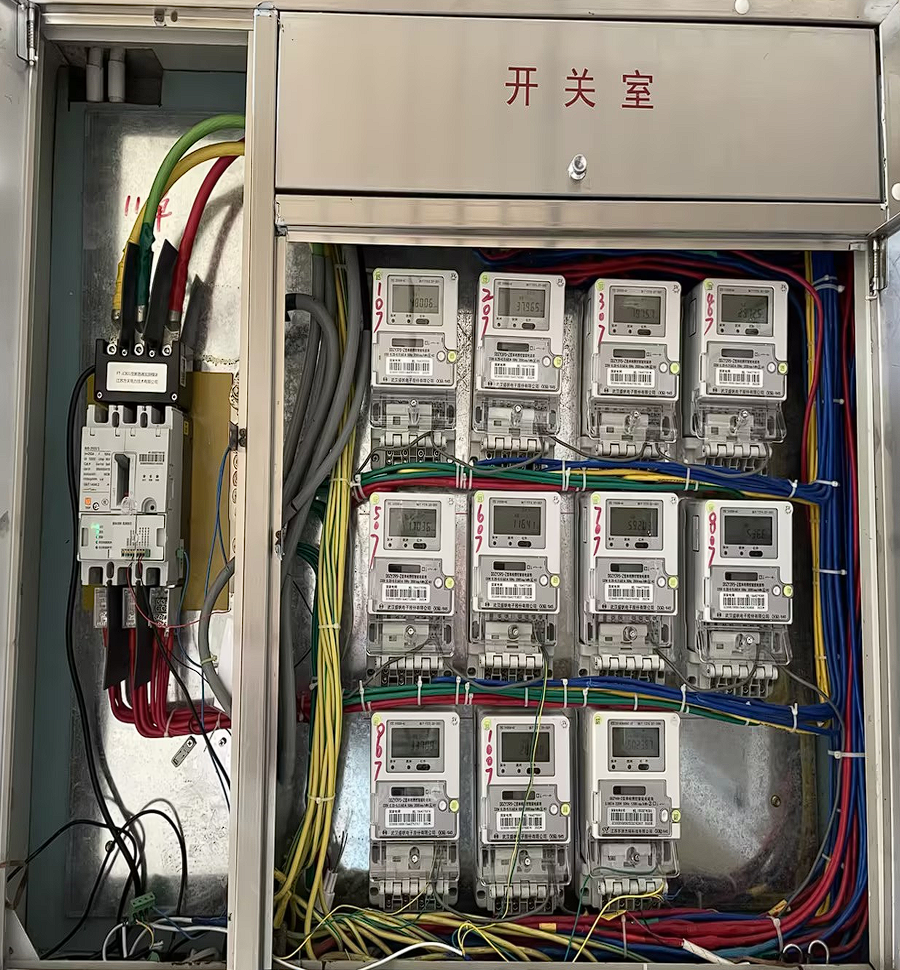

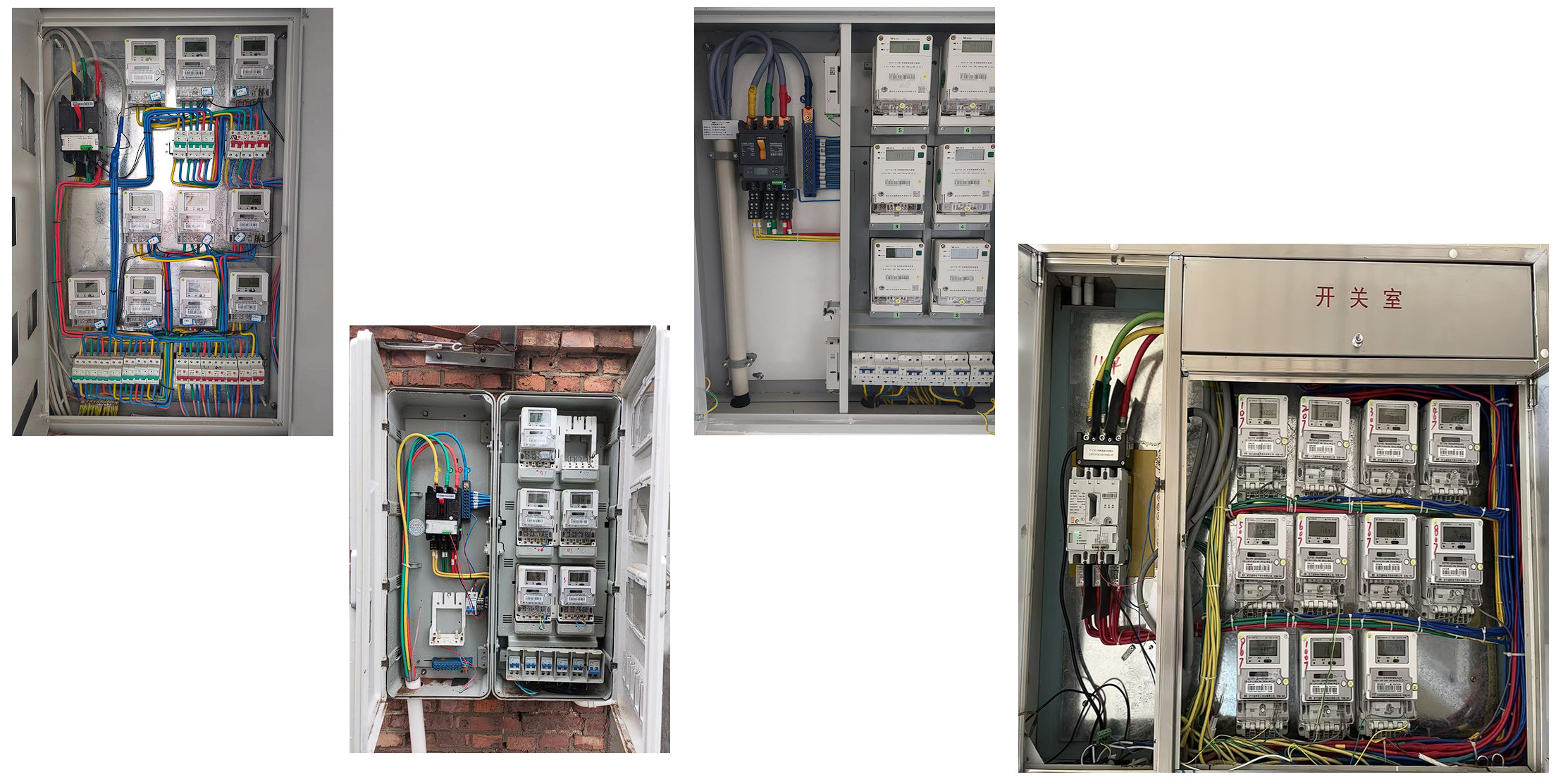

安装现场
